Лазерное сканирование мостов в Муре

Лазерное сканирование мостов позволяет получить точную цифровую модель сооружения без остановки всех работ и без длительного контакта с конструкциями. Специалисты компании ЭкспертизаРоссия выполняют обследование мостов, путепроводов, эстакад и других транспортных объектов с применением современного лазерного сканера. В результате заказчик получает достоверные данные о геометрии, фактических размерах, взаимном положении элементов и состоянии доступных поверхностей.

Наземное лазерное сканирование применяется при техническом обследовании, подготовке проектной документации, ремонте, реконструкции и реставрации. Метод подходит для пролетных строений, опор, ригелей, ограждений, деформационных швов, подмостовых зон и инженерных коммуникаций. Сканирование объектов помогает выявить отклонения от проектных решений, просадки, перекосы, деформации и последствия износа. Такие сведения важны для расчета конструкций, планирования содержания мостов и определения очередности ремонтных мероприятий.

При выполнении работ специалисты формируют маршрут съемки, оценивают условия видимости, выбирают станции и устанавливают контрольные ориентиры. Лазерный сканер фиксирует миллионы измерений, после чего выполняется регистрация облака точек и сшивка сканов в единую систему координат. Плотность облака точек подбирается с учетом размера объекта, требуемой точности и назначения результата. При необходимости выполняются очистка облака точек, классификация данных и подготовка цифровой модели.

обследование геометрии пролетов и опор;
контроль габаритов и фактических отметок;
определение кренов, прогибов и смещений;
подготовка материалов для ремонта и реконструкции;
сравнение состояния объекта в разные периоды наблюдений.

В составе отчета могут быть представлены облако точек, разрезы, ортофотопланы, трехмерная модель, ведомость отклонений и фотоматериалы. Документы оформляются с учетом задач заказчика и требований к технической отчетности. Для объектов, включенных в программу обследований, данные можно использовать при подготовке ОДМ обследования мостов, а также при разработке решений по ремонту и дальнейшей эксплуатации.

Лазерное сканирование при реставрации особенно полезно для сложных исторических конструкций, где важны сохранение исходной формы и фиксация каждого элемента. Метод снижает объем ручных измерений и позволяет работать с участками, к которым затруднен доступ. При необходимости съемка дополняется 3 д сканированием деталей, фотофиксацией и контрольными измерениями.

Компания работает с 2013 года. Опыт работы каждого нашего специалиста не менее 10 лет. Мы работаем Пн-Пт 09-18 Сб-Вс вых., принимаем материалы для предварительной оценки и согласовываем состав работ до выезда. В Муре предоставляем услуги для владельцев сооружений, проектных организаций, подрядчиков и эксплуатационных служб. Стоимость рассчитывается по площади, протяженности, сложности доступа, плотности измерений и требуемой детализации. Базовая цена начинается от 51050 руб/м².

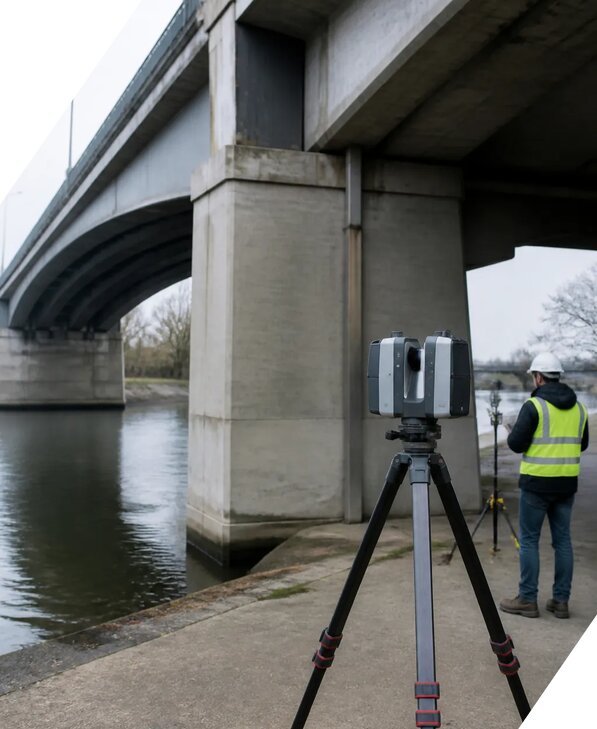

Лазерное сканирование мостов в Муре от 51050 р. | ЭкспертизаРоссия

Что входит в лазерное 3д сканирование моста

Работа начинается с изучения исходных материалов и постановки технической задачи. Учитываются протяженность сооружения, количество пролетов, состояние покрытия, движение транспорта, рельеф, освещенность и наличие участков с ограниченным доступом. После этого составляется программа съемки, определяется необходимое число станций и согласовываются безопасные условия проведения измерений.

На объекте выполняется сканирование зданий и конструкций моста с разных точек, чтобы исключить теневые зоны и получить полное покрытие поверхностей. Сканирование помещений может потребоваться для технических зон, подземных проходов, галерей и опорных камер. Аналогичный подход используется при обследовании сложных узлов и элементов, когда обычная рулетка не обеспечивает нужной полноты данных. Лазерное сканирование объектов позволяет сохранить фактическое состояние сооружения на дату обследования.

Обработка результатов включает проверку качества измерений, совмещение отдельных сканов, удаление случайных отражений и привязку к геодезической основе. Готовое облако точек используется для построения сечений, анализа габаритов, подготовки чертежей и трехмерной визуализации. Единая система координат обеспечивает сопоставимость материалов с проектом, исполнительной съемкой и результатами предыдущих обследований мостов.

полевую лазерную съемку и контроль полноты данных;
регистрацию и сшивку сканов;
очистку облака точек и настройку плотности;
создание трехмерной модели и рабочих сечений;
подготовку технического отчета и исходных файлов.

Результаты подходят для проектирования усиления, контроля выполненных работ и мониторинга изменений. При повторной съемке можно сравнить модели и определить динамику деформаций. Это делает применение лазерного сканирования полезным не только на этапе ремонта, но и при регулярном содержании мостов.

Методика востребована также при обследовании зданий, сканировании помещений, съемке прилегающей территории и подготовке цифровой основы для информационного моделирования. По аналогичной технологии выполняется 3d сканирование участка, когда требуется связать мост с дорогами, откосами, коммуникациями и окружающей застройкой. Отдельные элементы можно изучить с высокой детализацией, включая 3D сканирование деталей и узлов.

Срок выполнения зависит от площади, протяженности и условий доступа. Перед началом работ заказчик получает понятный перечень этапов, формат результата и сроки подготовки отчета. При заказе услуги под ключ скидка от 15 процентов. Для консультации позвоните по телефону +7 931 105-63-33. Вам ответит Иван Владимирович, а технические вопросы можно задать Бориславу и Ивану.

Лазерное сканирование мостов для обследования конструкций в Муре. Вопросы

Что включает лазерное сканирование мостов и какие данные получают по итогам работ?

Лазерное сканирование мостов представляет собой комплекс инструментальных измерений, при котором с помощью наземных сканерных станций формируется высокоточная цифровая копия объекта. В отличие от выборочных обмеров, технология позволяет зафиксировать фактическую геометрию пролетных строений, опор, ограждений, деформационных швов, подферменных площадок и других конструктивных элементов. Измерения выполняются с разных стоянок, после чего отдельные облака точек объединяются в единую пространственную модель.
В состав работ обычно входят:
1. Анализ технического задания, нормативной документации и исходных материалов по мосту.
2. Подготовка схемы размещения сканерных станций с учетом протяженности сооружения, условий доступа и требований к точности сканирования.
3. Выполнение натурных измерений с применением современного измерительного оборудования.
4. Обработка результатов измерений, регистрация облаков точек и контроль погрешности измерений.
5. Подготовка цифровых материалов для проектирования, обследования, ремонта или реконструкции.
В зависимости от целей заказчика передаются облако точек, трехмерная модель, обмерный план, обмерные чертежи, продольные и поперечные профили, схемы деформаций, а также материалы в формате DWG и других согласованных форматах. При необходимости специалисты выделяют геометрию фасада, положение инженерных коммуникаций, отметки элементов и зоны, где выявлены отклонения от проектных решений. Результаты измерений могут использоваться как основа для технического заключения, подготовки проектной документации и контроля качества строительно-монтажных работ. Состав итогового комплекта определяется техническим заданием, поскольку для текущего мониторинга требуется один объем данных, а для реконструкции или усиления моста необходима более детальная цифровая модель.

Насколько точным является лазерное сканирование мостовых сооружений?

Точность сканирования зависит от класса оборудования, расстояния до поверхности, количества сканерных станций, условий видимости, состояния конструкций и требований, установленных техническим заданием. При правильной организации работ лазерное сканирование позволяет получить плотное облако точек, в котором отражается фактическая геометрия моста с высокой детализацией. Важно учитывать, что лазерный сканер не заменяет все виды обследований: он фиксирует пространственное положение и форму элементов, но не определяет прочность бетона, глубину коррозии арматуры или несущую способность без применения дополнительных методов.
Перед началом измерений специалисты определяют:
1. Требуемую погрешность измерений для конкретной задачи.
2. Расстояния от оборудования до конструкций и необходимое разрешение сканирования.
3. Систему координат, высотную основу и порядок привязки результатов.
4. Участки, требующие повторных измерений или дополнительного контроля.
5. Условия безопасного доступа к пролетам, опорам и подмостовым зонам.
Для повышения надежности применяются контрольные точки, геодезическая привязка и взаимная регистрация соседних сканов. После полевых работ выполняется контроль качества: проверяется совпадение перекрывающихся участков, наличие пропусков, устойчивость координатной основы и соответствие результатов требованиям проекта. При необходимости отдельные зоны обследуются повторно. В итоговом протоколе результатов указываются примененная методика проведения работ, используемое измерительное оборудование, условия выполнения съемки и оценка точности. Такой подход позволяет использовать материалы не только для визуального анализа, но и для инженерных расчетов, подготовки обмерных чертежей, определения осадок, прогибов, смещений и контроля отклонений конструкций моста.

Для каких задач применяют лазерное сканирование мостов при обследовании и реконструкции?

Лазерное сканирование мостов применяется тогда, когда необходимо получить объективные данные о пространственном положении конструкций и сопоставить их с проектными решениями, результатами предыдущих обследований или исполнительной документацией. Технология особенно полезна на сложных, протяженных и труднодоступных объектах, где обычные обмерные работы не позволяют быстро зафиксировать весь объем геометрической информации. По результатам съемки можно определить прогибы и перекосы пролетных строений, смещения опор, изменение положения элементов ограждения, нарушение геометрии проезжей части и локальные деформации.
Наиболее распространенные задачи включают:
1. Подготовку исходных данных для капитального ремонта, реконструкции и усиления моста.
2. Сравнение фактических размеров с проектной и нормативной документацией.
3. Определение зон просадки, крена, прогиба и иных пространственных отклонений.
4. Создание цифровой модели для проектировщиков, расчетчиков и подрядных организаций.
5. Контроль качества монтажа новых конструкций и приемку выполненных работ.
6. Подготовку сечений, профилей, разрезов и чертежей отдельных элементов сооружения.
7. Фиксацию состояния объекта до начала ремонта и после завершения работ.
Материалы сканирования могут применяться для разработки обмерного плана, подготовки исполнительной документации, построения фасадных чертежей ограждений и опор, а также для анализа взаимного положения конструкций и инженерных коммуникаций. При повторной съемке через установленный период появляется возможность выполнить мониторинг деформаций и выявить динамику изменений. Лазерные данные также полезны при отсутствии актуальных чертежей: на их основе создаются точные чертежи и модели существующего сооружения. При этом окончательные выводы о техническом состоянии формируются не только по облаку точек, но и с учетом визуального обследования, инструментальных измерений, испытаний материалов и других процедур, предусмотренных техническим заданием и действующими нормативами.

Как организуют обследование моста с применением лазерного сканирования на действующем объекте?

Обследование действующего моста начинается с изучения исходных сведений об объекте, анализа схемы движения, доступности конструкций и требований безопасности. Специалисты определяют, какие элементы необходимо снять, какую точность обеспечить и какие ограничения могут повлиять на методику проведения работ. В состав подготовительного этапа входят согласование технического задания, выбор мест установки оборудования, определение маршрутов перемещения персонала и оценка необходимости временного ограничения движения или применения подъемных средств.
Полевой этап организуется поэтапно. Сканерные станции размещают так, чтобы соседние области имели достаточное перекрытие, а все важные элементы были видимы с нескольких направлений. Это снижает риск появления теневых зон за балками, ограждениями и массивными опорами. В процессе работы выполняются натурные измерения, фотофиксация, установка контрольных ориентиров и проверка полноты получаемых данных. При необходимости используются дополнительные приборы, геодезическое оборудование и испытательное оборудование для сопутствующих обследований.
Особое внимание уделяется безопасности:
1. Работы выполняются только в согласованных зонах и временных интервалах.
2. Персонал использует средства индивидуальной защиты и соблюдает правила работы на высоте и у транспортного потока.
3. Оборудование размещается так, чтобы не создавать препятствий для движения и не подвергаться риску повреждения.
4. При съемке под мостом учитываются водоемы, железнодорожные пути, автомобильные дороги и иные опасные зоны.
После завершения полевых работ данные обрабатываются в специализированном программном обеспечении. Формируются единое облако точек, цифровая модель, необходимые сечения и чертежи. Затем проводится лабораторный контроль качества оформления результатов, проверяется их соответствие требованиям проекта и нормативных документов. В итоговые материалы включаются протокол результатов, описание условий съемки и техническое заключение в объеме, предусмотренном договором. Если обследование выполняет аккредитованная лаборатория, область ее компетенции должна соответствовать заявленным видам исследований и измерений.

Какие документы и материалы можно получить после лазерного сканирования моста?

Состав итоговой документации определяется целью обследования, особенностями сооружения и требованиями технического задания. Заказчик может получить не только исходное облако точек, но и комплект материалов, подготовленный для практического использования проектировщиками, техническими заказчиками, эксплуатационными организациями и экспертами. Цифровые данные структурируются по участкам моста, конструктивным элементам или этапам съемки, чтобы их можно было применять в CAD и BIM системах, выполнять дополнительные измерения и сопоставлять с проектными решениями.
В типовой комплект могут входить:
1. Облако точек в согласованном формате с указанием системы координат и единиц измерения.
2. Трехмерная цифровая модель существующего мостового сооружения.
3. Обмерный план, продольный профиль, поперечные сечения и схемы отметок.
4. Обмерные чертежи пролетных строений, опор, ограждений и других доступных элементов.
5. Материалы контроля отклонений от проектной или нормативной геометрии.
6. Таблицы результатов измерений с координатами, расстояниями, отметками и выявленными несоответствиями.
7. Файлы в формате DWG, PDF или иных форматах, заранее согласованных сторонами.
8. Фотофиксация сложных участков и описание ограничений, повлиявших на полноту съемки.
9. Протокол результатов, где отражаются примененные приборы, методика проведения, условия работ и оценка точности.
Если материалы используются для реконструкции, дополнительно могут быть подготовлены участки цифровой модели для проектирования новых конструкций, схемы сопряжений и данные для расчета фактических габаритов. При обследовании мостов в составе комплексных работ документы дополняются результатами визуального осмотра, инструментальных измерений, испытаний и лабораторных исследований. На основании совокупности данных оформляется техническое заключение о выявленных дефектах, геометрических отклонениях и необходимости дальнейших мероприятий. В Муре специалисты компании ЭкспертизаРоссия подбирают состав документации под задачу объекта, чтобы заказчик получил пригодные для работы материалы, а не только необработанный массив сканирования. Стоимость комплексного обследования начинается от 51050 руб/м² и уточняется после оценки площади, сложности доступа и требуемой детализации.

Остались вопросы?

Напишите нам и мы ответим на все Ваши вопросы

+7 931 105-63-33

Задать вопрос Вас интересует Лазерное сканирование мостов для обследования конструкций в Муре? задайте вопрос

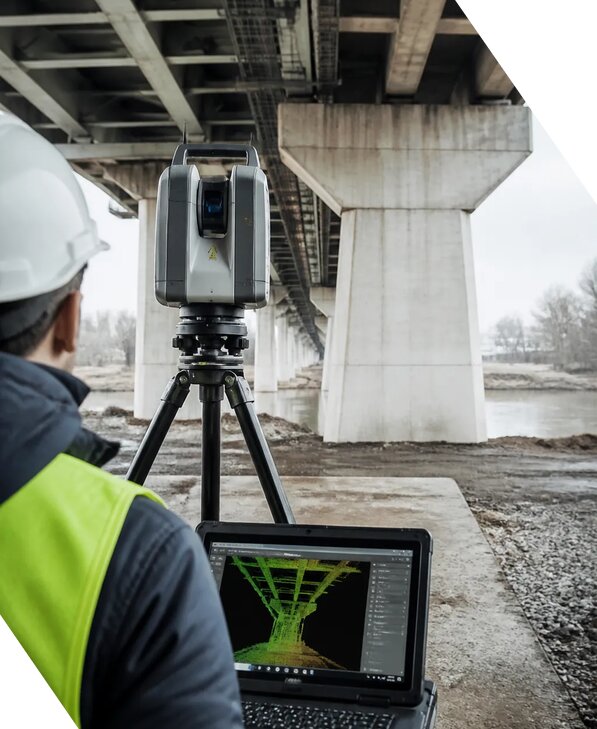

Лазерное сканирование мостов для обследования конструкций в Муре
